SMT生产线 回流焊 丝印机 贴片机

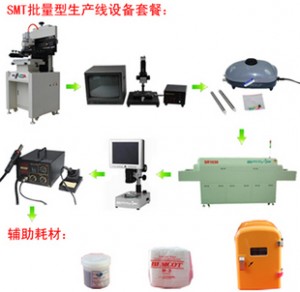

SMT生产线 主要组成部分 半自动丝印机 高精密贴片机 通道式无铅回流焊 检测显微镜 返修工具及耗材组成

  • 商品编号:G4A10F1E6B3D60
  • 货  号:G4A10F1E6B3D60
  • 品  牌:AUTOTRONIK
  • 计量单位:
  • 所得积分:5300
  • 市场价: ¥68000.00
  • 销售价: ¥53000.00
  • 节省: ¥15000.00
购买数量:
  (库存1034)

SMT生产线设备组成:SMTVIP550+ST40+ST10+SR1030+TX100+SMTVIP852D+ +VIP-D008+VIP1+M-3-2
工艺目的:这套设备主要适用于工厂大批量生产,可满足一天500-1000块的生产量。板子尺寸最大可以做到:250*330MM。单双面板都可以做,丝印机选用的是半自动丝印机,即可手动操作也可全自动操作,回流焊有铅及无铅工艺都可满足。
工艺流程:
贴片工艺:
点胶→贴片→回流焊接→检测→返修
工艺目的:
丝 印:通过
丝印机和模板配合使用,将PCB的所有贴片焊盘上,漏印上焊锡膏。
贴 片:利用贴片机或是手动的贴片工具将所有的元器件一一对应的贴放在焊盘上。
焊  接:利用回流焊将焊锡膏升温、熔化、冷却,使元器件与焊盘之间形成良好的焊接。
检  测:利用放大台灯或者显微镜对PCB板进行检测,是否存在焊接缺陷。
返  修:利用热风返修工具对元器件进行拆焊。
生产线特点、性能介绍
1.在整个SMT的生产线中,正确的选用设备可以大幅度的满足生产要求,提高生产效率。该设备套装有以下几个特点:
功能多样:该设备套装的应用相当广泛,除了可以对表面贴装电路板进行焊接外,还具有样品的试制、返修、小批量生产、胶体固化、高低温实验等功能。
操作简单:该套装设备设置简单,半自动丝印机操作灵活,对位精度准确,整个生产过程可实现自动化流水型作业,大大提高了生产效率,同进节约人力劳动成本。
安全性高:主要设备具有多重保险系统,充分保障操作人员及设备的安全,主要电器配件原装进口,可以在正常操作下长时间工作。
精度更高:丝印精度和贴片精度有保证,从而能更快更准确的完成焊接。
方便保养:设备设计巧妙合理,产品坚实耐用。
1. 经济的半自动高精度丝印机 SMTVIP550
国内目前经济的半自动SMT丝网印刷机,适合用于批量化生产或用作样板制作,PCB板是被固定在设计巧妙而灵活的工作平台上,该平台适用于所有单面和双面电路板,PCB板位置的调整,工作平台的移动,刮刀的上落,都是经由精密线性方型导轨向引动的,并且配合双频马达的传动。可确保非常准确的运动精度以及高的重复精度。是目前取代全自动丝印机,减低生产成本的选择。
1..半自动高精度丝印机具有伸缩自如的手臂座:机器的手臂可分别左右调整,适用于大尺寸的PCB板印刷。
2..印刷刮刀可向上旋转45度固定,便于丝网模板及刮刀的清洗和更换。
3..具有单面或双面板两用平台,PCB板的底部配有模具板、蜂巢底和顶针圆棒(蜂巢底板依基板大小设定安置顶针),使用十分方便。
4..校准丝网模版采用丝网模板移动,并结合印刷台PCB的X、Y、Z 校正调整
产品技术参数:
  钢网尺寸: 550X650mm(最大)
  PCB尺寸大小 :   250X330mm(可选配不同平台完成大尺寸电路板的印刷)
  PCB厚度 :   0.2-2.0mm
  印刷台板微调:  X轴 : +/-10mm,    Y轴 : +/-10mm
  印刷精度:     +/-0.05mm
  定位重复精度: +/-0.02.mm
  印刷最小间距 : 0.35mm
  电源供应 :  220V  100W
  气压供应  :  0.4-0.6Mpa
  体积(LxWxH)  :  900X900X1650
  重量 :  约250Kg
2.手动高精度
贴片机ST40
威力泰推出的 ST40手动高精密 IC 贴片机,它具有视觉对位,精度高的特点, 解决了中小企业经费困难、科研单位投资浪费的问题。
    ST40 提供了一个能在 X 轴向、Y 轴向、Z 轴向可调节的 PCB 定位贴片平台,同时贴片 头能够任意角度旋转,充分保证了对位的高精度(精度可达到 0.01mm)。自带真空发生器, 可以方便的拾取各种IC元器件。通过四维方向的调整和高清晰光学CCD摄像镜头,配合专业 光学镀膜棱镜,使 QFP.PLCC 等精密管脚 IC 的贴装显的非常容易。可以非常方便的将精密的 IC 贴装通过视觉对位贴装到 PCB 板上,实现了高精度元器件的稳定贴装,同时防止手动贴 片时,因手颤抖带来的误差。 另外,它还具有配置灵活的优点,系统自带光源,提高图像的清晰度,进一步提高贴片对位的精度。
    ST40贴片机配合真空贴片泵使用,通过手动开关控制真空气源,可以方便的实现任何细小间距芯片如 QFP、PLCC、BGA 等的准确定位、快速贴装。同时配备 X-Y 轴精密机械定位平台,使微小间距芯片的贴装定位更准确,更容易。


【技术参数】:
1、ST40贴片机具有机械4维自由度: 配有X、Y轴紧密机械定位平台可实现X、 Y轴方向的微调,上下(Z轴向)可自由 调整,同时θ角可自由旋转。
2、视觉系统:专业彩色高清晰度 CCD 摄像机配合光学镀膜棱镜,完成精密 IC 的高清晰成像.从而方便快捷的完成 IC 的贴装.
3、图像:最大可达50倍,轻松完成精密IC的贴装.
4、光源:蛇形照明光源配合氯素灯,可以任意角度调整,方便不同角度IC的成像,同时专业的 氯素灯杯,使视觉成像更加清晰.
5、外形尺寸:280mm x 260mm重量:约7.5 kg
6、定位精度可达:0.01mm
3.真空吸笔ST10
产品特点:
真空吸笔ST10利用空气负压原理,吸取元件,可以两人共用一台。
SMT防静电真空吸笔是手动表面贴装技术的重要工具,主要用于手工贴片,比传统的镊子更稳定、效率更高,同时具有防静电功能,可去除在电子装配中的静电。不仅可以快速贴装芯片,其速度可达3秒/一个元件。本吸笔拥有先进的空气压缩系统和减震系统,多级消声设计,噪音低;采用特种合成胶组件,压力、气量恒定,并可随意调节;结构合理紧凑,以低能耗获得理想效果,使用寿命长。拥有两个笔头,可供两人使用,其中一只笔可以随时放气,易于小间距芯片的贴装。
产品综述:
1.真空吸笔ST10是一种外形像乌龟壳的小型气动工具。它由塑料或者橡胶壳体、真空发生器(气动型)、真空吸盘、弯头和卷管(气动型)组成,能灵活地运用于小零件的装配。
2.真空吸笔可分为气动吸笔和手动吸笔两大类。气动吸笔的气源要求是4-6公斤的压缩空气,手动吸笔的动力是橡胶皮囊。两者相比较气动吸笔动力十足但活动范围有限,手动吸笔活动方便但动力不如气动吸笔。
3.威力泰商城的电动真空吸笔ST10经销的是日本pisco的产品。有VTA和VTB两个大类,两者的不同是VTA的吸放是靠旁孔完成的,而VTB的吸放是靠按钮开关来完成的。VTA不管工作与否,压缩空气都在消耗,而VTB在不用的时候压缩空气是不流动的,噪音也比较低,所以VTB节约能源,但价格稍高。
注意事项:
1.不要用机器以阀门操作真空吸笔的按钮。这种操作可损坏按钮。
2.拆下真空发生器(VTA型)或真空吸盘底座(VTB型)更换滤芯。进行定期维护检查。否则堵塞可降低性能。
3.带阀门的真空吸笔消音元件不能更换。
4.使用卷管连接真空吸笔,尽量使接头上的负载最小
5.真空吸笔ST10的正常工作温度是华氏32-140度(摄氏0-60度)
4.大型无铅
回流焊机SR1030
产品特点:先进长寿的加热系统
 加热系统采用节能的镍烙发热管(我们承诺1年包换),特制强制热风循环结构系统,使PCB及元器件受热均匀,效率高,升温速度快。
微电脑PID智能运算的精密控制器(我们承诺1年包换),通过PID智能运算,自动控制发热量,模糊控制功能增加超调与抑制功能并快速响应外部热量变化的功能,快速响应外部热量的变化并通过内部控制保证温度更加平衡。发热管模块设计,方便维修拆装。
采用进口高温高速马达(我们承诺1年包换),运风平稳,震动小,噪音小。上炉体可整体开启,便于炉膛清洁。
专用SSR散热器,散热效率大幅度提高,有效地延长其使用寿命。全部采用进口元件,确保整个系统的高可靠性。
可靠平稳的传输系统传动系统采用高质量马达(我们承诺1年包换)、配合1:150的涡轮减速器,运行平稳,速度0-2000mm/min。
采用独立滚轮结构及托平支撑,结合配套的不锈钢网带,运行平稳。
专用不锈钢乙字网带,耐用耐磨。长时间使用不轻易变型。
稳定可靠的电气控制系统

技术参数:
型号 SR1030
加热部分参数
加热区数量 上五/下五
加热区长度 1730mm
加热方式 独立循环全热风
冷却区数量
PCB最大宽度 300mm
运输方向 左→右
运输带高度 800±20mm
传送方式 网传动
运输带速度 0-2000mm/min
控制部分参数
电源 5线3相380V 50/60Hz
启动功率 13KW
正常工作消耗率 5KW
升温时间 约20分钟
温度控制范围 室温-350℃
温度控制方式 PID控制
温度控制精度 ±1℃
PCB板温度分布偏差 ±2℃
异常报警 温度异常(恒温后超高温或超低温)
机体参数
外形尺寸(mm) 2960×660×1600
重量 420Kg
5.视频
显微镜TX100带上下光源及USB接口
视频显微镜品牌: SMTVIP   TX100
   SMTVIP系列显微镜是集光学显微镜、摄像头和液晶显示屏为一体的电子视频显微镜。细小的物体通过显微镜成像后,被摄像头转变成视频信号,经显示屏显示为高清晰、高分辨率及彩色的图像,该图像可根据需要进行调节、放大到一定的比例进行观察。是从人体工程学角度为满足工业检测而设计的视频显微镜。
性能与特点:
1、人机学设计,显示屏45°倾斜,方便观察,只需将物体置于显微镜下,即可在显示屏成像,同时供多人舒适地观看。
2、改善劳动条件,解决眼睛因长时间观察显微镜引起的疲劳的损伤。
3、一体化的结构,使用方便、体积小、节省空间。
4、放大倍数可无级调节。
5、一体化结构,安装方便、操作简单,只需将机器安置于桌面即可进行工作。
6、连续变倍物镜,全程齐焦;图像清晰、分辨率高、颜色鲜艳,不失真;设置“+”字刻度线,供定位和测量。
配置:
上光源照明灯(内置,亮度在按键调整);
下光源照明灯(内置,亮度在按键调整);
移动平台(定位方便、准确);
2.0USB电脑连接口(与电脑联接,可对图像进行显示、拍照、录像、打印、储存);
视频输出口(可外接显示屏显示)
用途:
PCB制造业、SMD制造业、精密焊接、精密装配、医疗设备制造业、珠宝手饰制造业、制版作业、计量仪器、检测检验、产品展示及教育培训等
技术参数:
放大量:10X-100X (可选配2X物镜,放大到200X)
工作距离:100mm
观察台面积:155mm*230mm
垂直轴高度: 250mm
底盘: 235mm*155mm
液晶显示器:7英寸,640*480分辨率,0.2535mm*0.2535mm点距
重量:3.55Kg
6.
焊台SMTVIP852D+
产品介绍:
防静电设计,防止因静电及漏电而损坏PCB板。
不需接触焊点的锡焊方式可免除零件位移。
能大幅度调节空气量及温度,可焊接QFP及SOP型IC,焊接及除锡可根据要求选用不同喷嘴。
采用进口发热管,喷嘴与发热管。
拔焊工作完毕关机后送风延时工作,延长发热体与手柄寿命。

规格:
产品重量:4.5KG
单机规格(cm):       34*28*20CM
电源电压:        AC220V/50Hz
功率消耗:        270 W
气泵形式:        专业膜片式
气泵功率:        50W
气流范围:        0.3-24L/min 数字调节
温度范围:        100-499度
气流调节形式:         轻触型
温度调节形式:         轻触型
发热体:   高温专用金属发热体
技术参数:焊台技术参数
电源电压:        220V(50Hz)
功率消耗:        45W
温度范围:        100-499度
发热体工作电压:     24V(50Hz)
发热体:   24V陶瓷专用发热体
温度调节方式:         轻触形
烙铁对地电压:         小于0.5mv

产品特点:
*传感器闭合回路,微电脑过零触发控温,LED显示,温度准确稳定,不受出风量影响,真正实现无铅拆焊。
*气流量可调,风量大且出风柔和,温度调节方便,可以适应多种用途。
*手柄装有感应开关,只要手握手柄,系统即可迅速进入工作模式;手柄放归手柄架,系统便会进入待机状态,实时操作方便。
*系统设有自动冷风功能,可延长发热体寿命及保护热风枪。
*采用无刷风机寿命长,噪音小;采用的发热体,经久耐用,可有效的延长发热体工作寿命。恒温烙铁部分特点:
*手炳轻巧,长时间使用绝不感到疲劳。
*采用的陶瓷发热芯,升温快速,使用寿命长. *多种烙铁头适用,且更换方便。
*防静电设计,更好保护元器件。
产品明细:
主机一台
风枪一把
烙铁笔一支
烙铁座一个
电源线一条
手柄架一个
风嘴三个(1mm3mm5mm)
烙铁海绵一片
说明书合格证保修卡各一份
注意事项:
 1.热度保证器:如果热度保证器动作时,请反复开机一至二次,然后再降低所设定的温度或增加风量。
2.为安全起见,手柄升温恒温到某个程度时,便会自动断电,当温度回复到安全水平时,约两分钟又自动断电。
如出现热度保证器工作,可减低设定之温度,或增强气流,以继续工作。如果热度保证器失电,而您又不想继续工作,或者您要离开工作场所,切记要关电。
3.小心高温操作:切勿在近易燃气体、纸张、或其他易燃物体附近使用SMD拆焊台,喷嘴和热气都十分炙热,能灼烧人体。切勿触摸发热管,或以热气直喷身体。起动初时,可能会冒出白烟,但不一会儿就没事了。
4.使用后,切记冷却机身。
关电后,发热管会自动短暂暂喷出凉气。在此冷却时段,请勿拔去电源插头。
5.切勿掉落或重震。发热管含有石英玻璃。如果掉落或重震,会使玻璃破碎。
6.勿拆关泵。
7.长久不使用,应拔出电插头。当电插头插入电源时,即使是关上电源开关,也会有少量电流输入。所以,如果您长久不使用,须拔出电插头。
7.锡膏存放箱VIP-D008
参数:
电压:100-240V
频率:50/60HZ
功率:50W
容积:7.8L
重量:5KG
外观尺寸:32*29*35.5cm
工作方式:使用电子冷冻装置.
工作环境温度:-10℃-40℃
产品说明:
电子冷热箱,无压缩机的笨重、噪音及氟利昂的污染,使用寿命长,耗电少;结构简单,体积小巧,维修方便,适合室内外使用,冷藏和保温两种功能。制冷:0℃,制热:65℃
8.无铅锡膏VIP1
合金 : Sn96.5Ag3Cu0.5
焊粉尺寸 μm : 25~45
应用 : 一般间距 (500μm)
熔点 ℃ : 221℃
金属含量 % : 85.5~86.0
粘度 : 38~5万cp
寿命 : 6月
模板寿命 : 〉24小时
印刷速度 : 最高80mm/s
粘附时间 : 〉24小时
9.无尘纸M-3-2
【产品说明】:M-3是大众化的纸巾,它们有很强的吸收力和抗溶解能力.同时也是非常经济的低微粒脱离纸巾.
【特点】:纸质柔软,吸水性强,不易撕裂,含尘量少。
1、作为日常清洁各湿液制的万用抹纸;2、在干、湿状态下均具有高湿度;3、抗酸、抗大数化学试剂;4、低尘防静电可有效控制静电产生量;5、可多次使用;6、既经济又干净,是电子工业中用的广泛的抹纸
【包装规格】:100片/包,30包/箱, 尺寸: 25*25CM
【适用行业】:广泛用于电子及计算机工业,可作为日常清洁和湿液制的万用抹纸
关于售后:
本套生产线设备SMTVIP550、ST40、ST10、SR1030TX100质保一年(易损件除外),SMTVIP852D+、VIP-D008质保三个月(易损件除外),VIP1、M-3-2属于耗材类产品,无保修期。

质保期内的产品可提供电话指导和指导更换零部件。产品终身维修。如果电话不能解决,需寄回维修的,可发回我公司深圳或者是北京维修,双方各承担单程运费。客户在购买后,如果在我们的服务范围内,可安排技术人员上门培训指导。
