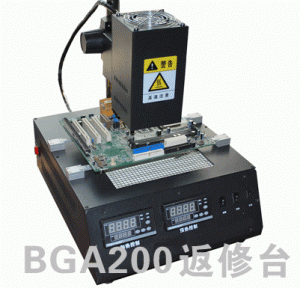

威力泰BGA返修台 BGA200 主板返修台


查看大图

威力泰BGA返修台 BGA200 主板返修台

专业的SMT设备供应商

  • 商品编号:G4AFBA56CF0C0C
  • 货  号:G4AFBA56CF0C0C
  • 品  牌:威力泰
  • 计量单位:
  • 所得积分:450
  • 市场价: ¥6000.00
  • 销售价: ¥4500.00
  • 节省: ¥1500.00
购买数量:
  (库存128)

 SMTVIP BGA200系列返修设备  威力泰BGA返修台
1.设备的组成
热风返修台  BGA200   一台
2.BGA200系列产品介绍
BGA200系列返修台主要针对维修行业,包括台式机、笔记本、手机、游戏机等主板BGA芯片的返修,满足有铅、无铅的要求,BGA200系列产品设计简洁,功能齐全,操作简单,功耗小,更节能。加热方式采用流行暗红外回流焊接方式,加热温度均匀稳定,无需更换喷嘴。电子产品中所使用的电子元器件品种繁多,形式多样,因此对返修系统也就要求有较强的适用性。BGA200系列返修系统也是一台多功能、多用途返修系统,可以用于BGA、CSP、倒装芯片等先进封装元件,也可返修QFP、PLCC、SOP等常规表面安装元件;可以返修标准外形的元件,也可以返修长条形连接器、各种插座及金属屏蔽罩等异形元件;可以返修表面安装元件,也可以返修针网格阵列PGA等通孔元件。经济的投资,在产品设计过程中,我们充分考虑到一般中小维修部的实际情况,尽量压缩成本。同时在其控温精度、焊接效率、BGA对位等方面,能够达到高质量返修台的效果,减低用户的投资成本。

3、BGA200返修工艺介绍
BGA芯片返修系統的原理:双向暗红外加热方式,使BGA芯片焊点溶化或使焊膏回流,以完成拆卸和焊接的目的。
下面以BGA200系列产品为例简要说明选用BGA的返修工艺:
3.1PCB板的预热
在要返修的芯片周围贴上铝箔胶纸(无不耐高温器件可省略),保护芯片周围不耐高温的器件,之后将要返修的PCB板放在支架上,对PCB板进行充分的预热,PCB板的预热比较关键。预热的主要目的有:a、将PCB板潮气去除,b、防止由于上下温差造成PCB板的翘曲,c、辅助拆焊。
3.2 拆除芯片
将BGA200的加热头至于要返修芯片的上部(2-3CM),使控温的热电偶触及需要返修的芯片,进行加热拆除芯片。拆除的芯片如果不打算重新使用,而且PCB可承受高温,拆除芯片可采用较高的温度(较短的加热周期)。在加热和拆卸之前,在器件周围涂抹一些助焊膏可使加热均匀。
3.3 清洁焊盘
清洁焊盘主要是将拆除芯片后留在PCB表面的助焊剂、焊锡膏清理掉,使用符合要求的清洗剂、吸锡丝等。为了保证BGA的焊接可靠性,一般不能使用焊盘上旧的残留焊锡膏,必须将旧的焊锡膏去除掉。
3.4 涂助焊膏
在PCB上涂助焊膏对于BGA的返修结果有重要影响。为了保证较高的返修成功率,建议选择较好的助焊膏(水溶性、免清洗的助焊膏)。
3.5 贴 片
BGA200系列产品没有视频帖装功能,对于返修球距在0.5以上的BGA芯片,可以采用手工帖装的方式,利用锡球在回流过程中的拉力,芯片自动校准。如果BGA芯片锡球间距小于0.4,建议使用带有视频对位的BGA返修设备,保证贴片的准确度。
3.6 暗红外加热回流焊接
暗红外回流焊是整个返修工艺的关键,根据有铅无铅的要求,设置好回流温度。
暗红外加热原理:
随着高性能新型数字电子产品不断面市,高密度、小型化电子元器件得到了日新月异的发展。表面安装片式元件封装尺寸推出0201、0101及01005等封装尺寸更小的元件,BGA、CSP、倒装芯片等先进封装器件品种也是层出不穷,与此同时,无铅焊料应用推广力度加大,这些都对SMT设备与工艺提出了巨大的挑战。作为SMT设备的重要组成部分,返修系统伴随着元件小型化趋势也获得了重大的发展,下面将主要介绍暗红外返修系统中应用的几项新技术。
无需热风喷嘴避免热风喷嘴弊端:
热风返修系统必须要配备各种结构与尺寸的热风喷嘴,用户要配齐各种热风喷嘴是很不容易的,一方面由于热风喷嘴都采用耐高温不锈钢材料制造,价格并不便宜,另一方面电子产品的升级和更新换代周期越来越短,元件新封装形式会不断出现,较小封装的芯片与其配合的风嘴很难加工。
另外热风喷嘴在实际使用中还存在诸多的问题,热风气流在喷嘴中会产生扰流,使各处的风速不一致,从而造成加热区温度分布不均匀,加热区的温差△T增大。在返修工作中热风喷嘴应罩住被返修的元件,因此要求电路板上元件之间至少留出3mm的距离,但这对于高密度组装电路板是无法做到的。如果热风罩放置太高,热风不仅会把邻近元件的焊点熔化而且还会把它们吹走。
闭环控制提高重复性
返修系统实质上是一台选择性回流焊系统,无论是对电路板上元件的去焊还是焊接操作,都必须设定一条合适的回流焊温度曲线。但是目前大多数热风返修系统的回流焊温度曲线设定和调试相对麻烦,因为影响温度曲线的因素比较多,如温度设定值、返修元件的封装形式及尺寸、喷嘴型号、喷嘴距电路板面的高度、喷嘴气流大小以及电路板厚度等,因此往往需要一块实际电路板用于供温度曲线调试工作,还需要很有实际经验的专业人员进行温度曲线设置和调试。
暗红外返修系统是一台十分接近“傻瓜机”式的返修系统,对设备操作人员的培训一般只需几个小时,大大方便了用户的使用。
4、 产品参数
输入电压 AC220V   50/60Hz  10A
系统总功率 1100W
底部加热功率/最高温度 600W/450℃
底部预热面积 200*200MM
顶部加热功率/最高温度 500W/400℃
温度反馈 RTD传感器, 闭环回路控制
适用芯片最大尺寸 70mm×70mm
适用芯片最小尺寸 5mm×5mm
适用芯片最大重量 55g
适用PCB板最大尺寸 400mm×400mm
PCB板最大厚度 3-6mm
适用芯片 BGA, CSP, LGA( Land Grid Array), Micro SMD,MLF,BCC
机器外形尺寸 400×350 ×410mm
机器重量 约10公斤

销售记录
买家 购买价 购买数量 购买时间
济*** 2999.000 1 2012-09-22
ron*** 2999.000 1 2010-03-05
xx1*** 2999.000 1 2010-01-18
lan*** 2999.000 1 2010-01-08
mem*** 2999.000 1 2010-01-04
han*** 2999.000 1 2009-12-31
矿*** 3000.000 1 2009-12-19
kla*** 3000.000 1 2009-12-19
268*** 3000.000 1 2009-12-19
kin*** 3000.000 1 2009-12-16
截至今日, 累计成交20,查看更多...
提问
非会员顾客 说: 09-11-16 09:44
这款机器看着挺小巧的,在哪能看到样机呢?
回答
管理员[wangzhizhen]  回复: 09-11-16 09:50
尊敬的客户您好,感谢您对威力泰商城的支持,这款机器的实物与图片上是一样的,如果您要看实物,可以直接来我司库房看样机,祝您威力泰商城购物愉快!
提问
非会员顾客 说: 09-11-16 09:29
好便宜的BGA啊,外表很漂亮,这款都能返修什么BGA呢?
回答
管理员[wangzhizhen]  回复: 09-11-16 09:42
尊敬的客户您好,感谢您对威力泰商城的支持,请您再详细阅读我们的产品资料,里面都有很详细的介绍,祝您威力泰商城购物愉快!
提问
非会员顾客 说: 14-07-31 16:15
这个返修台焊接效果好么?
回答
管理员[admin]  回复: 14-07-31 16:50
尊敬的客户您好,威力泰的BGA200返修台焊接产品质量没有问题,40MM以内的BGA芯片均可完美焊接,祝您购物愉快!如需要帮助请致电我们:400-676-1964
提问
非会员顾客 说: 12-02-10 15:24
这个机器需要风嘴吗?
回答
管理员[wangjiehui]  回复: 12-02-11 15:03
尊敬的客户您好,感谢您对威力泰商城的支持,这款是红外加热的,不需要用风嘴。祝您威力泰商城购物愉快!
