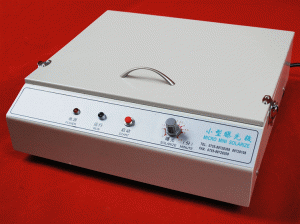

小型曝光机 便携式曝光机 PCB-6 PCB化学制版专用曝光设备

一、性能与用途

    该机体积小、结构紧凑、光源稳定、低电压仍然可以启动，波长与感光板吻合良好、晒出的板材具有文字、线路、图象清晰、耐印率高等特点。该机是一款专为感光电路板制作特别开发的小型、轻便的曝光机。

二、主要技术指标：

1、电　　源：150-230V　　50W

2、光　　源：8W*6

3、波　　长：3500*4599埃

4、曝光时间：0-5.5分钟连续可调

5、曝光面积：210*260mm

6、体　　积：320*310*90mm

7、重　　量：5KG

三、曝光感光板操作：

1、曝光：将菲林或制板转印纸正面与感光板贴紧，平放于玻璃上，压好上盖，曝光2-5分钟，（因板材不同，需按实际使用而定，时间稍长，有利于板面干净。）

2、显影：把已曝好光的感光板放入显影液中，显影时间一般控制在20秒至2分钟之间（显影液浓度的配制应根据显影粉的具体配方来定），然后取出感光板放入清水中冲洗干净即可。
