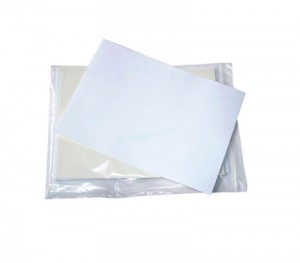

热转印纸 黄色纸张


查看大图

热转印纸 黄色纸张

专业的SMT设备供应商

  • 商品编号:G49EED887C5779
  • 商品重量:500.000 克(g)
  • 货  号:G49EED887C5779
  • 品  牌:SMTVIP
  • 计量单位:
  • 所得积分:4
  • 市场价: ¥60.00
  • 销售价: ¥40.00
  • 节省: ¥20.00
购买数量:
  (库存1043)

注意。目前热转印纸都是黄色的!

印制电路板的制作,往往是电子爱好者比较头痛的一件事,许多电子爱好者为了制作一块印制电路板,往往采用油漆描板、刀刻、不干胶粘贴等业余制作方法,速度较慢,而且很难制作出高质量的印制电路板。印制电路板的制作甚至成为许多初学者步入电子殿堂的“拦路虎”。
      热转印法制作电路板,是将画好的电路板图形,通过激光打印机打印在热转印纸上,再将转印纸覆盖在敷铜板,经过加热,使融化的墨粉完全吸附在敷铜板上,等冷却后撕下转印纸,即可看到电路板图形已转印到敷铜板上了,黑色的抗腐蚀图层,即是我们想要的PCB图,最后进行腐蚀了,即可得到我们想要的PCB板。
    制作过程中使用的加热工具是电熨斗或过塑机。本店提供的转印纸为制作电路板专用的热转印纸,用其制作电路板有以下优点:
      1、制版精度高;
      2、制版成本低廉;
      3、制版速度快;
      4、可制作出双面板。
使用方法:
1 用激光打印机将电路板线路图打印到本热转印纸的光面;
2 用制板机调至150-180摄氏度间,将热转印纸印有电路图的一面敷在敷铜板上,进行转印;也可用电熨斗代替制板机,手工转印;
3 印完后去掉转印纸,将敷铜板放入三氯化铁溶液进行腐蚀;
4 最后用汽油清洗电路板上的碳粉。

使用方法:
使用时通过激光打印机将线路图打印本转印纸的光泽面。然后将本将贴在敷铜板上,再通过线路板制板机或电熨斗将光泽面的图转印到敷铜板上,转印时温度控制在180度左右,在转印的过程中可以人工查看是否已完全转印,如果未完成则可继续转印。(注意:本纸是一次性用纸,不可多次使用,以免影响激光打印机硒鼓寿命)
应用范围:
本产品专用于业余或小批量生产线路板之用。使用方便,价格低 是现代制作线路板的用品。
保存方法:
平时多余的转印纸应保存在阴凉干燥处,不可受日光长期照射, 否则影响转印效果。

相关资料 1:
1、提供热转印制作电路板专用纸,有不同规格可选,采用热转印法制作电路板简单,价格低,效果好,适合手工小批量制作和 打样,是电子爱好者的理想工具
2、相邻的焊盘要避免成锐角或大面积的铜箔,成锐角会造成波峰焊困难,而且有桥接的危险,大面积铜箔因散热过快会导致不易焊接。


相关资料 2:
1、protel 布线规则走线线宽(Routing标签的WidthConstraint)  它规定了手工和自动布线时走线的宽度。整个板范围的先选项一般取0.2-0.6mm,另添加一些网络或网络组(NetClass)的线宽设置,如地线、+5伏电源线、交流电源输入线、功率输出线和电源组等。网络组可以事先在Design-NetlistManager中定义好,地线一般可选1mm宽度,各种电源线一般可选0.5-1mm宽度,印板上线宽和电流的关系大约是每毫米线宽允许通过1安培的电流。

相关资料 3:
1、合理布置电源 滤波/退耦电容布置这些电容就应尽量靠近这些元部件,离得太远就没有作用了。当电源滤波/退耦电容布置的合理时,接地点的问题就显得不那么明显。
2、当电路元件数量不多,而且电路板尺寸较大的情况下,一般是采用平放较好;对于1/4W以下的电阻平放时, 两个焊盘间的距离一般取4/10英寸,1/2W的电阻平放时,两焊盘的间距一般取5/10英寸;二极管平放时,1N400X系列整理管,一般取3/10英寸;1N540X系列整流管,一般取4~5/10英寸。

相关资料 4:
1、用白色热转印 纸可以自由打印图像,通过电熨斗转印到各种颜色的纯棉或棉涤T-恤,棉帆布挎包及它家居装饰
品.具有色彩的保 持及多次洗涤。注意这种热转印纸只能用于布料上的转布,而不能用于制作电路板。

相关资料 5:
1、用热转印技术 在纺织品上印制图案,重要的耗材是热转印纸。
2、在单面的印刷 线路板设计中,有些线路无法连接时,常会用到跨接线,在初学者中,跨接线常是随意的,有长有短,这会给生产上带来不便。放置跨接线时,其种类越少越好,通常情况下只设6mm,8mm,10mm三种,超出此范围的会给生产上带来不便。

销售记录
买家 购买价 购买数量 购买时间
137*** 40.000 1 2010-12-13
179*** 40.000 1 2010-12-06
jsh*** 40.000 1 2010-12-02
开*** 40.000 2 2010-11-22
sds*** 40.000 2 2010-03-17
截至今日, 累计成交5
提问
非会员顾客 说: 09-09-15 17:07
有黄色的热转印纸么?
回答
管理员[zhourong]  回复: 09-09-15 17:40
尊敬的客户您好,感谢您对威力泰商城的支持,黄色的热转印纸有货,尺寸和张数和介绍相同。祝您威力泰商城购物愉快!
